Description\MODEL |
Unit |
AC-6360 |
AC-6380 |
AC-63120 |
AC-63160 |
AC-63200 |
AC-63240 |
|||
|
CAPACITY |
|
|||||||||
|
Center height |
mm |
830 |
||||||||
|
Swing over bed |
mm |
1600 |
||||||||
|
Swing over cross slide |
mm |
1200 |
||||||||
|
Dist. between center |
mm |
1700 |
2200 |
3200 |
4200 |
5200 |
6200 |
|||
|
Width of bed |
mm |
770 |
||||||||
|
SPINDLE |
|
|||||||||
|
Spindle bore |
mm |
Ø155 (6") |
Ø230 (9") opt. |
Ø305 (12") opt. |
Ø410(16") opt. |
Large spindle bores are available on request |
||||
|
Spindle nose |
- |
A2-11 |
A2-15 |
A2-20 |
A2-28 |
|||||
|
Spindle speeds |
rpm |
H: 151~800 M: 31~150 L: 6~30 |
H: 111~560 M: 21~110 L: 4~20 |
H: 54~270 M: 11~53 L: 2~10 |
H: 43~215 M: 9~42 L: 1.5~8 |
|||||
|
TRAVEL |
|
|||||||||
|
Cross slide travel X-axis |
mm |
830 |
||||||||
|
Longitudinal travel Z-axis |
mm |
1500 |
2000 |
3000 |
4000 |
5000 |
6000 |
|||
|
Ball screw( Dia. x pitch) |
mm |
X: Φ40 x P8 Z: Φ80 x P16 |
||||||||
|
FEED RATE |
|
|||||||||
|
X-axis rapid travel |
m/min |
5 |
||||||||
|
Z-axis rapid travel |
m/min |
6 |
5 |
4 |
||||||
|
TAILSTOCK |
|
|||||||||
|
Quill dia. |
mm |
Ø165 |
||||||||
|
Quill travel |
mm |
300 |
||||||||
|
Quill inside taper |
- |
MT#6 (Build In Type Quill) |
||||||||
|
MOTOR |
|
|||||||||
|
Servo motor |
KW |
28 / 42 |
||||||||
|
X-axis drive motor |
Nm |
23.5 |
||||||||
|
Z-axis drive motor |
Nm |
32 |
||||||||
|
Coolant pump motor |
Bar |
6.2 (50HZ) / 8.3 (60HZ) |
||||||||
|
WEIGHT |
|
|||||||||
|
Net weight |
kg |
13000 |
13800 |
15400 |
17000 |
18600 |
20200 |
|||
Note:
We have the right to modify the specifications or designs. if there are subjected to change, without
prior notice.

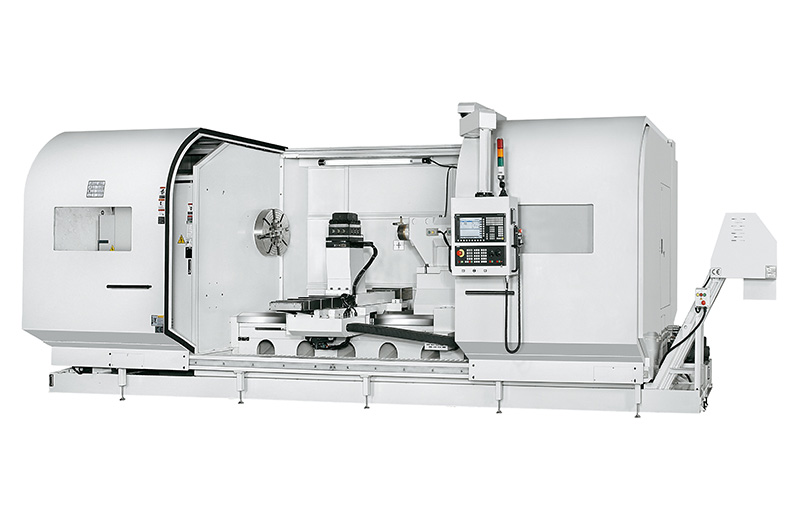

AC-6300 Series
ACCESSORIES
|
STANDARD ACCESSORIES |
|
OPTIONAL ACCESSORIES |
|
l Fagor control |
l Fanuc & Siemens Control on request |
|
|
l Main spindle 2 steps speed auto Change by |
l 3-Jaw manual chuck |
|
|
l CNC Control |
l 4-Jaw manual chuck |
|
|
l Coolant equipment |
l 3-Jaw hydraulic chuck |
|
|
l Lubricate equipment |
l Manual toolpost (4T) |
|
|
l Work light |
l Electric servo toolpost (H4) |
|
|
l Center sleeve |
l Electric turret (V8) |
|
|
l Dead center |
l Hydraulic turret (V8) |
|
|
l Tool box & tools |
l C axis (Living tool) |
|
|
l Operation & Service Manual |
l Steady rest |
|
|
|
l Follow rest |
|
|
|
l Boring attachment |
|
|
|
l Double chuck system |
|
|
|
l Rotating center |
|
|
|
l Hydraulic tailstock |
|
|
|
l Rotating tailstock |
|
|
|
l Chip conveyer |
|
|
|
l Heat exchanger |
|
|
|
l Spindle oil cooler |
|
|
|
|
l Tailstock type : Build in type quill |
